Brama łamana - Kompletny poradnik DIY od projektu do montażu

Brama łamana – co to jest i kiedy warto ją wybrać

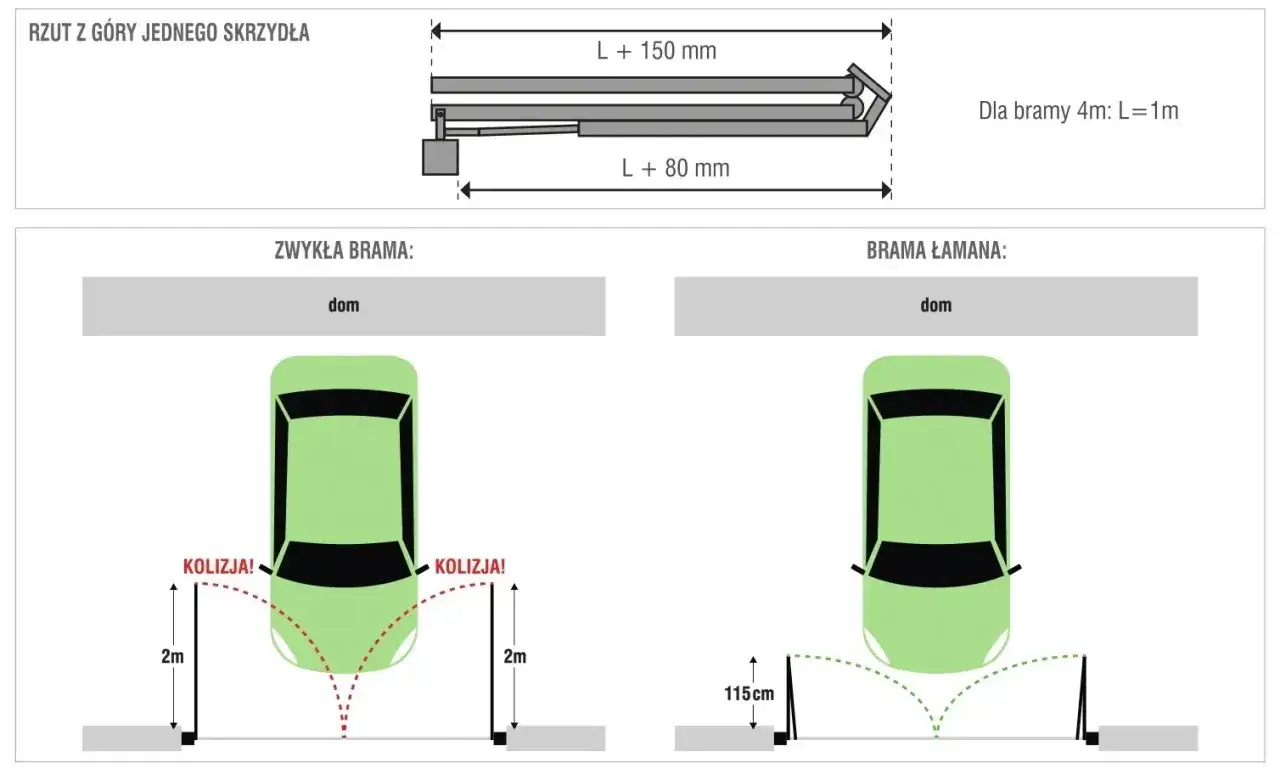

Brama łamana, często nazywana również bramą składaną lub harmonijkową, to innowacyjne rozwiązanie, które zyskuje na popularności, zwłaszcza w obliczu rosnącej urbanizacji i coraz mniejszych działek. W przeciwieństwie do tradycyjnych bram skrzydłowych, które potrzebują dużej przestrzeni do otwarcia, brama łamana składa się z kilku segmentów, które podczas ruchu "łamane" są na zawiasach, zmniejszając tym samym zajmowaną powierzchnię. To właśnie ta cecha – znaczna oszczędność miejsca – jest jej główną i niezaprzeczalną zaletą.

Kiedy zatem warto rozważyć ten typ bramy? Brama łamana sprawdza się najlepiej w sytuacjach, gdzie klasyczne rozwiązania są po prostu niepraktyczne lub niemożliwe do zastosowania. Myślę tu przede wszystkim o krótkich podjazdach, gdzie nie ma miejsca na swobodne otwarcie skrzydeł bramy na całą ich długość. Jest to również idealny wybór na wąskich działkach, gdzie każdy metr kwadratowy jest na wagę złota, a także w przypadku trudnego wjazdu pod kątem lub gdy teren posesji charakteryzuje się spadkiem. W takich warunkach brama przesuwna wymagałaby długiej linii ogrodzenia, wzdłuż której mogłaby się swobodnie poruszać, a brama skrzydłowa kolidowałaby z przeszkodami lub zajmowała cenną przestrzeń. Brama łamana eliminuje te problemy, składając się kompaktowo i nie wychodząc poza obrys wjazdu.

Planowanie budowy bramy łamanej – klucz do sukcesu

Zanim przystąpimy do jakichkolwiek prac, kluczowe jest precyzyjne planowanie. To właśnie na tym etapie decyduje się o funkcjonalności i trwałości naszej bramy. Pierwszym krokiem jest dokładne zmierzenie światła wjazdu, czyli odległości między słupkami, na których brama będzie montowana. Następnie należy zmierzyć szerokość samych słupków oraz, co bardzo ważne, dostępną przestrzeń roboczą dla skrzydeł bramy. Musimy upewnić się, że po złożeniu, brama nie będzie kolidować z żadnymi elementami otoczenia, takimi jak ściany, roślinność czy inne konstrukcje. Precyzja w tych pomiarach jest absolutnie kluczowa, ponieważ nawet niewielkie błędy mogą skutkować problemami z montażem lub płynnym działaniem bramy.

Nie możemy zapominać o przepisach i lokalnych ograniczeniach. Zgodnie z obowiązującymi regulacjami, brama wjazdowa nie może otwierać się na zewnątrz działki, a jej minimalna szerokość w świetle powinna wynosić 2,4 metra. Zawsze warto też sprawdzić Miejscowy Plan Zagospodarowania Przestrzennego (MPZP) lub warunki zabudowy dla naszej działki, aby upewnić się, że nie ma dodatkowych wytycznych dotyczących wysokości czy estetyki ogrodzenia. Czasem, pomimo chęci samodzielnego wykonania, lepiej jest zdecydować się na gotowy system bramy łamanej. Dzieje się tak zwłaszcza w przypadku planowanej automatyki lub większej masy konstrukcji. Gotowe rozwiązania często oferują fabrycznie zamocowane zawiasy i są przystosowane do montażu napędu, co przekłada się na większe bezpieczeństwo i znacznie szybszy montaż. Według danych portalu BudujSam.pl, gotowe systemy często posiadają certyfikaty bezpieczeństwa, co jest trudne do osiągnięcia przy samodzielnej konstrukcji od podstaw.

Niezbędne materiały i narzędzia do budowy bramy łamanej

Samodzielna budowa bramy łamanej wymaga odpowiedniego przygotowania, zarówno pod względem materiałów, jak i narzędzi. Oto kluczowe komponenty, które będą nam potrzebne:

• Rama: Podstawa konstrukcji bramy. Najczęściej wykonana z profili stalowych lub aluminiowych.
• Wypełnienie: Elementy, które nadają bramie wygląd i prywatność. Może to być siatka, panele, deski drewniane, blacha perforowana czy profile ozdobne.
• Zawiasy: Kluczowe do prawidłowego działania bramy. Potrzebujemy zawiasów głównych do mocowania skrzydeł do słupków oraz zawiasów łączących poszczególne segmenty bramy.
• Mechanizm łamania: Zapewnia płynne składanie się segmentów. Może to być system rolek prowadzących, specjalne prowadnice lub po prostu odpowiednio dobrane i rozmieszczone zawiasy.
• Ograniczniki otwarcia: Niezbędne do kontrolowania maksymalnego zakresu ruchu bramy, chroniące ją przed uszkodzeniem.
• Stopki/rygle: Do zabezpieczania bramy w pozycji zamkniętej.

Jeśli chodzi o materiały konstrukcyjne, do bramy przeznaczonej dla domu jednorodzinnego najczęściej wybiera się profile stalowe. Są one wytrzymałe, łatwe w obróbce (spawanie) i stosunkowo niedrogie. Wymagają jednak solidnego zabezpieczenia antykorozyjnego. Alternatywą jest aluminium – lżejsze, odporne na korozję i estetyczne, ale droższe i trudniejsze w obróbce dla amatora (wymaga specjalistycznego spawania lub skręcania). Dla trwałości i estetyki, osobiście skłaniałbym się ku stali ocynkowanej i malowanej proszkowo.

Lista niezbędnych narzędzi do samodzielnego montażu obejmuje:

• Spawarka: Niezbędna do łączenia profili stalowych.
• Poziomica i kątownik: Do precyzyjnego poziomowania i utrzymywania kątów prostych.
• Wiertarka: Do wiercenia otworów pod zawiasy i elementy mocujące.
• Klucze i ściski: Do montażu i tymczasowego mocowania elementów.
• Szlifierka kątowa: Do cięcia profili i obróbki spawów.
• Miarka zwijana: Do wszystkich pomiarów.
• Środki do zabezpieczenia antykorozyjnego: Farby podkładowe, nawierzchniowe, cynk w sprayu – absolutna podstawa dla bramy stalowej.

Brama łamana krok po kroku – od projektu do montażu

Budowa bramy łamanej to proces, który wymaga cierpliwości i precyzji. Poniżej przedstawiam szczegółowy przewodnik, który pomoże Ci przejść przez każdy etap:

• Przygotowanie projektu i rozrysowanie punktów zawiasów

  Zacznij od stworzenia szczegółowego projektu. Narysuj bramę w skali, uwzględniając dokładne wymiary światła wjazdu, szerokość poszczególnych skrzydeł (segmentów) oraz ich podział. Kluczowe jest precyzyjne rozmieszczenie punktów mocowania zawiasów – zarówno tych głównych, łączących bramę ze słupkami, jak i tych wewnętrznych, które pozwolą na "łamanie" się segmentów. Pamiętaj, że symetria i równomierne rozłożenie ciężaru są tu niezwykle ważne dla płynnej pracy bramy.

• Wykonanie i spasowanie ramy skrzydeł

  Na podstawie projektu, przystąp do cięcia profili stalowych lub aluminiowych. Następnie zespawaj lub skręć ramy poszczególnych skrzydeł. Po wykonaniu ram, konieczne jest wstępne spasowanie ich ze sobą. Połóż je na płaskiej powierzchni i sprawdź, czy idealnie do siebie pasują, a ich krawędzie są równe. Wszelkie nierówności na tym etapie będą trudne do skorygowania później.

• Montaż zawiasów i mechanizmu składania

  Teraz czas na montaż zawiasów. Najpierw zamocuj zawiasy główne do słupków, pamiętając o ich solidnym zakotwiczeniu. Następnie przymocuj zawiasy łączące skrzydła do ich ram. Upewnij się, że są one zamontowane w osi, co zapewni płynne i bezproblemowe składanie. Jeśli Twój system wymaga dodatkowego mechanizmu łamania (np. prowadnic), zamontuj go zgodnie z instrukcją producenta, dbając o jego prawidłowe wypoziomowanie i wyosiowanie.

• Ustawienie geometrii, luzów i równoległości skrzydeł

  To jeden z najbardziej krytycznych etapów. Zamocuj skrzydła bramy do słupków i rozpocznij precyzyjne ustawianie. Użyj poziomicy, aby upewnić się, że brama jest idealnie wypoziomowana. Kluczowe jest zachowanie odpowiednich luzów – zarówno między skrzydłami a słupkami, jak i od podłoża. Zgodnie z instrukcjami producentów, minimalny luz od podłoża powinien wynosić kilka milimetrów, aby brama nie szorowała po nawierzchni i mogła swobodnie pracować nawet przy niewielkich nierównościach terenu. Sprawdź również równoległość skrzydeł, upewniając się, że składają się i rozkładają w jednej płaszczyźnie.

• Montaż ograniczników otwarcia i elementów blokujących

  Po ustawieniu geometrii, zamontuj ograniczniki maksymalnego otwarcia. Są one niezbędne, aby zapobiec uszkodzeniu bramy lub mechanizmu w przypadku zbyt szerokiego otwarcia. Mogą to być proste odboje lub bardziej złożone mechanizmy. Następnie zainstaluj elementy blokujące, takie jak rygle, które zabezpieczą bramę w pozycji zamkniętej, zapewniając bezpieczeństwo posesji.

• Próba pracy na sucho i korekty przed malowaniem oraz automatyką

  Zanim przystąpisz do finalnego zabezpieczenia antykorozyjnego i montażu automatyki, przeprowadź serię testów funkcjonalnych. Otwieraj i zamykaj bramę wielokrotnie, sprawdzając, czy pracuje płynnie, bez zacięć i niepokojących dźwięków. To ostatni moment na wprowadzenie ewentualnych korekt w ustawieniach zawiasów czy luzów. Dopiero gdy brama będzie działać bez zarzutu, możesz przystąpić do malowania i, jeśli planujesz, montażu napędu.

Fundament i osadzenie słupków – podstawa stabilności bramy

Stabilność i bezawaryjna praca bramy łamanej w dużej mierze zależą od solidnego fundamentu i prawidłowo osadzonych słupków. To jest absolutna podstawa, której nie wolno lekceważyć. Fundament musi być wykonany w taki sposób, aby wytrzymać ciężar bramy oraz siły dynamiczne działające podczas jej otwierania i zamykania. Niewłaściwie wykonany fundament może prowadzić do osiadania słupków, co z kolei spowoduje zniekształcenie całej konstrukcji bramy, jej zacinanie się, a w konsekwencji – kosztowne awarie.

Kluczowe jest wykonanie fundamentu na odpowiednią głębokość – poniżej strefy przemarzania gruntu. W Polsce głębokość ta waha się zazwyczaj od 0,8 do 1,4 metra, w zależności od regionu. Dlaczego to takie ważne? Woda zamarzająca w gruncie zwiększa swoją objętość, co może powodować ruchy gruntu i "wypychanie" fundamentów. Jeśli fundament będzie zbyt płytki, słupki mogą się przesuwać, co doprowadzi do utraty geometrii bramy i jej uszkodzenia. Solidny fundament to gwarancja, że brama będzie służyć przez lata, niezależnie od warunków atmosferycznych.

Po wykonaniu fundamentu, niezwykle ważne jest precyzyjne wypoziomowanie słupów. Słupki powinny być osadzone pionowo i równolegle do siebie. Użyj długiej poziomicy i kątownika, aby upewnić się, że są idealnie w pionie. Nawet niewielkie odchylenia mogą spowodować, że brama będzie pracowała z oporem, nadmiernie obciążając zawiasy i mechanizmy. Pamiętaj, że słupki to nie tylko element konstrukcyjny, ale także podpora dla całej bramy, więc ich stabilność i precyzyjne osadzenie są fundamentem sukcesu.

Automatyka do bramy łamanej – komfort i bezpieczeństwo

Decyzja o automatyzacji bramy łamanej to kwestia komfortu, ale także bezpieczeństwa. Kiedy montaż napędu jest opłacalny? Zdecydowanie wtedy, gdy brama jest często używana, a warunki atmosferyczne (deszcz, śnieg, wiatr) utrudniają manualne otwieranie. Automatyka znacząco zwiększa komfort użytkowania, pozwalając na otwieranie i zamykanie bramy z samochodu, bez konieczności wychodzenia. Jeśli jednak brama jest używana sporadycznie, a budżet jest ograniczony, wersja manualna może być w zupełności wystarczająca.

Wybór odpowiedniego napędu jest kluczowy dla długiej i bezproblemowej pracy. Należy wziąć pod uwagę trzy główne kryteria: wagę bramy, jej długość oraz przewidywaną częstotliwość użytkowania. Producenci napędów zawsze podają maksymalne parametry, dla których dany model jest przeznaczony. Przykładowo, na rynku spotyka się zestawy projektowane do bram o długości do 4 metrów i masie około 100 kg, ale to zawsze parametr konkretnego producenta, nie reguła ogólna. Zbyt słaby napęd będzie się szybko zużywał, natomiast zbyt mocny może być niepotrzebnie drogi. Zawsze wybieraj napęd z pewnym zapasem mocy, aby zapewnić jego niezawodność.

Automatyka to nie tylko wygoda, ale także bezpieczeństwo. Warto zainwestować w kluczowe zabezpieczenia, które chronią zarówno użytkowników, jak i samą bramę:

• Fotokomórki: Wykrywają przeszkodę w świetle bramy i natychmiast zatrzymują lub cofają jej ruch, zapobiegając kolizjom.
• Lampa ostrzegawcza: Sygnalizuje ruch bramy, zwiększając bezpieczeństwo, zwłaszcza po zmroku.
• Odboje/listwy bezpieczeństwa: Dodatkowe czujniki nacisku, które w przypadku kontaktu z przeszkodą zatrzymują bramę.
• System awaryjnego odblokowania: Niezbędny w przypadku braku zasilania. Pozwala na manualne otwarcie bramy.
• Zabezpieczenie przeciążeniowe: Wbudowane w napęd, chroni silnik przed uszkodzeniem w przypadku napotkania oporu.

Najczęstsze błędy przy budowie bramy łamanej i jak ich unikać

Samodzielna budowa bramy łamanej to satysfakcjonujące wyzwanie, ale łatwo o pomyłki, które mogą zniweczyć cały wysiłek. Oto najczęstsze błędy i wskazówki, jak ich unikać, aby cieszyć się funkcjonalną i trwałą bramą:

• Zbyt słabe słupy i fundament

  To chyba najpoważniejszy błąd. Niewystarczająca stabilność słupów i fundamentu prowadzi do osiadania konstrukcji, utraty geometrii, zacinania się bramy i szybkiego zużycia mechanizmów. Zawsze wykonuj solidny fundament poniżej strefy przemarzania i używaj odpowiednio wytrzymałych słupów, najlepiej betonowych lub stalowych, solidnie zakotwiczonych.

• Brak ograniczników maksymalnego otwarcia

  Pominięcie ograniczników to prosta droga do uszkodzenia bramy lub mechanizmu. Bez nich, skrzydła mogą otworzyć się zbyt szeroko, uderzając w ogrodzenie, ścianę lub inne elementy. Instrukcje producentów wyraźnie podkreślają konieczność montażu ograniczników, aby kontrolować zakres ruchu i chronić konstrukcję.

• Źle ustawione zawiasy i brak regulacji po montażu

  Nieprawidłowe ustawienie zawiasów, ich brak osiowości czy nierównomierne rozłożenie ciężaru, powoduje, że brama pracuje z oporem. To z kolei prowadzi do nadmiernego obciążenia napędu (jeśli jest), szybszego zużycia zawiasów i ogólnego zacinania się bramy. Po montażu zawsze należy przeprowadzić dokładną regulację i próbę pracy na sucho, korygując wszelkie niedoskonałości.

• Dobór napędu bez uwzględnienia masy bramy

  Wybór napędu, który nie jest dopasowany do masy i długości bramy, to częsty błąd. Zbyt słaby napęd będzie pracował na granicy swoich możliwości, szybko się zużyje i może ulec awarii. Zawsze sprawdź specyfikację producenta i wybierz napęd z odpowiednim zapasem mocy.

• Pominięcie zabezpieczenia antykorozyjnego lub konserwacji

  Brak odpowiedniego zabezpieczenia antykorozyjnego (dla bram stalowych) lub zaniedbanie regularnej konserwacji to gwarancja krótkiej żywotności bramy. Rdza osłabia konstrukcję, a brak smarowania zawiasów i mechanizmów prowadzi do ich zatarcia. Według eksperta z portalu DomowyMajster.pl, regularne czyszczenie, smarowanie i kontrola stanu technicznego bramy to podstawa jej długowieczności.

Ile kosztuje brama łamana – DIY czy gotowy system?

Kwestia kosztów jest zawsze kluczowa przy podejmowaniu decyzji o budowie lub zakupie bramy. Samodzielne wykonanie bramy łamanej może być tańsze, ale wymaga czasu, umiejętności i dostępu do narzędzi. Gotowy system to z kolei wygoda i często gwarancja, ale wiąże się z wyższymi wydatkami.

Rozbijmy koszty na poszczególne elementy:

• Materiały konstrukcyjne: Profile stalowe, aluminium, wypełnienie (deski, siatka, panele).
• Mechanizm łamania i zawiasy: Specjalistyczne zawiasy, prowadnice, rolki.
• Fundament: Beton, zbrojenie, piasek, cement.
• Automatyka: Napęd, fotokomórki, lampa, piloty.
• Koszty robocizny: Jeśli zlecasz wykonanie lub montaż.

Tabela porównawcza kosztów DIY vs. gotowy system

Element/Usługa	Koszt DIY (szacunkowy)	Koszt gotowego systemu (szacunkowy)
Materiały konstrukcyjne (rama, wypełnienie)	1500 - 4000 zł	3000 - 8000 zł (w cenie zestawu)
Zawiasy i mechanizm łamania	500 - 1500 zł	W cenie zestawu
Fundament i słupki	800 - 2000 zł (materiały)	1500 - 3000 zł (materiały + robocizna)
Automatyka (napęd, akcesoria)	1000 - 3000 zł	1500 - 4000 zł
Robocizna (montaż)	0 zł (jeśli samodzielnie)	1000 - 3000 zł
Całkowity szacunkowy koszt	3800 - 10500 zł	7000 - 18000 zł

Dla kogo samodzielna budowa ma sens? Przede wszystkim dla osób z doświadczeniem technicznym, umiejętnościami spawalniczymi i dostępem do niezbędnych narzędzi. Jeśli masz czas i lubisz majsterkować, DIY może być ekonomicznie opłacalne i dać dużą satysfakcję. Kiedy lepiej zlecić montaż fachowcom? Jeśli brakuje Ci czasu, umiejętności lub po prostu zależy Ci na gwarancji i profesjonalnym wykonaniu. Gotowe systemy, montowane przez autoryzowanych instalatorów, często objęte są gwarancją producenta, co daje spokój ducha na lata.

FAQ o bramie łamanej – najczęściej zadawane pytania

• Czy brama łamana i harmonijkowa to to samo?

  Tak, w polskim obiegu terminy "brama łamana", "brama składana" oraz "brama harmonijkowa" są często używane zamiennie. Wszystkie te nazwy odnoszą się do tego samego typu bramy, która składa się z segmentów i zajmuje mniej miejsca podczas otwierania niż tradycyjne bramy skrzydłowe.

• Czy da się zrobić bramę łamaną bez spawania?

  Tak, jest to możliwe, choć wymaga to zastosowania odpowiednich profili i złączek skręcanych. W przypadku bram aluminiowych często stosuje się systemy skręcane lub nitowane. W przypadku stali, bez spawania będzie to trudniejsze, ale możliwe przy użyciu specjalnych łączników i śrub. Należy jednak pamiętać, że konstrukcja skręcana może być mniej sztywna niż spawana.

• Czy brama łamana potrzebuje szyny w podłożu?

  Większość nowoczesnych systemów bram łamanych nie wymaga szyny w podłożu. Działają one na zasadzie zawiasów i mechanizmów prowadzących, które są zamocowane do słupków i ramy bramy. Brak szyny to duża zaleta, ponieważ eliminuje problem gromadzenia się brudu, śniegu czy lodu, co ułatwia konserwację i zapewnia płynniejszą pracę.

• Czy można ją zautomatyzować na małej działce?

  Absolutnie tak. Brama łamana jest wręcz idealna na małe działki, a automatyzacja dodatkowo zwiększa jej funkcjonalność. Dzięki kompaktowemu składaniu, napęd nie potrzebuje dużo miejsca do montażu, a cała brama działa sprawnie, nawet w ciasnych warunkach. Kluczem jest dobranie odpowiedniego napędu do wymiarów i wagi bramy.

• Przeczytaj również: Czad - unosi się czy opada? Gdzie montować czujkę CO w domu

  Jak często trzeba ją serwisować?

  Regularna konserwacja jest kluczowa dla długowieczności bramy łamanej. Zaleca się przegląd i smarowanie zawiasów oraz ruchomych elementów co najmniej raz w roku, a w przypadku intensywnego użytkowania – częściej. Należy również sprawdzać stan zabezpieczeń antykorozyjnych, dokręcać śruby i kontrolować działanie automatyki, w tym fotokomórek. Warto też regularnie usuwać wszelkie zanieczyszczenia z mechanizmów.
